煤粉供給系統主要包括：

（1）煤粉儲料倉：包含貯存、疏松、落料裝置，以及呼吸除塵和惰性氣體安全保護。

（2）計量供料系統：包含料位調節、疏松、計量供料裝置，以及安全保護。

（3）煤粉燃料輸送：包含煤粉輸送風機、煤粉噴射輸送管路。

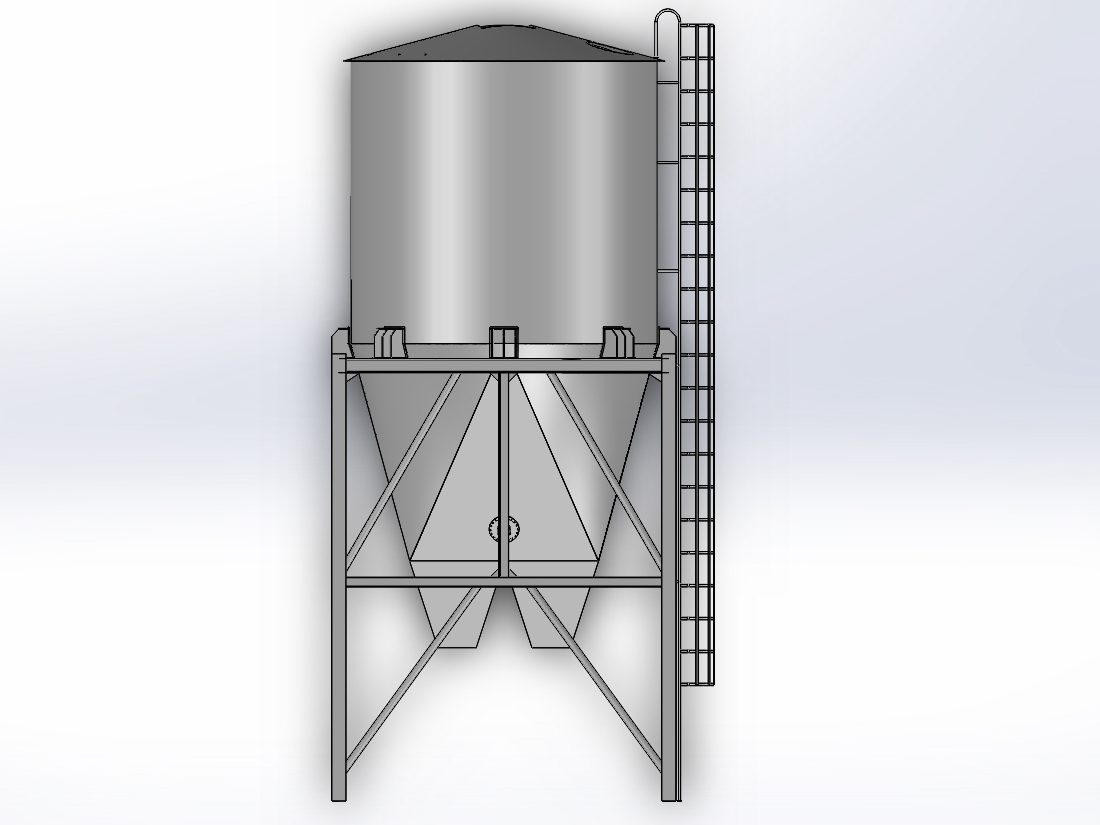

煤粉倉是煤粉鍋爐燃燒用的煤粉存儲設備，煤粉倉的正常運行必須保證二點：第一，保證煤粉在煤粉倉內的安全性；第二，保證煤粉倉向煤粉鍋爐連續均勻的供粉。為了實現以上二點，我們做了以下設計來保證。

保證煤粉倉的安全性：

? 煤粉倉倉體外部設有保溫隔熱層，阻止倉內溫度受外界溫度的影響，而導致倉內溫度的波動。

? 跨接和接地導走靜電，防止電火花引燃煤粉。

? 高聳的煤粉倉需要防雷接地，防止雷電引爆煤粉倉。

? 煤粉倉內部結構采用特殊設計，使倉內的煤粉儲存區死角大大減少。

? 煤粉倉設有惰性氣體保護站，本項項目設CO2氣體保護裝置、N2氣體保護裝置，氣體保護裝置有二種效果，一是隔離空氣，二是降低煤粉倉內的溫度，防止倉內煤粉自燃。

? 煤粉倉頂部設有倉頂布袋除塵器，保證上粉時倉內氣體的外排，以及釋放倉內煤粉揮發出的氣體以及防止煤粉的逸出。

? 煤粉倉頂部設有防爆門，當煤粉倉內壓力超過限值時，防爆門會打開泄壓，以保護倉體安全。

? 裝設有在線監測系統，包括溫度感應器及料位計，實時監測倉內溫度和料位，接入控制系統，遠程顯示與控制，與惰性氣體保護站實行聯動，當超溫時，啟動惰性氣體保護。

保證向煤粉鍋爐連續均勻供粉：

? 爐前煤粉平臺內設有螺旋攪拌機，保證倉內的煤粉是松動的，不結塊，且單位時間內攪動輸出的煤粉是均勻，定量的。

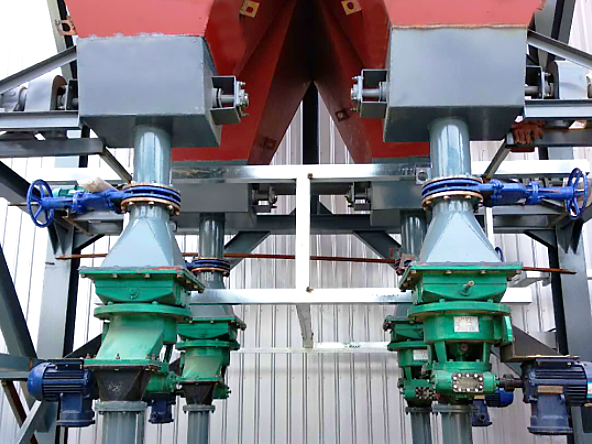

? 煤粉倉平臺底部設有變頻的葉輪給粉機，根據鍋爐運行負荷變頻輸出定量的煤粉。

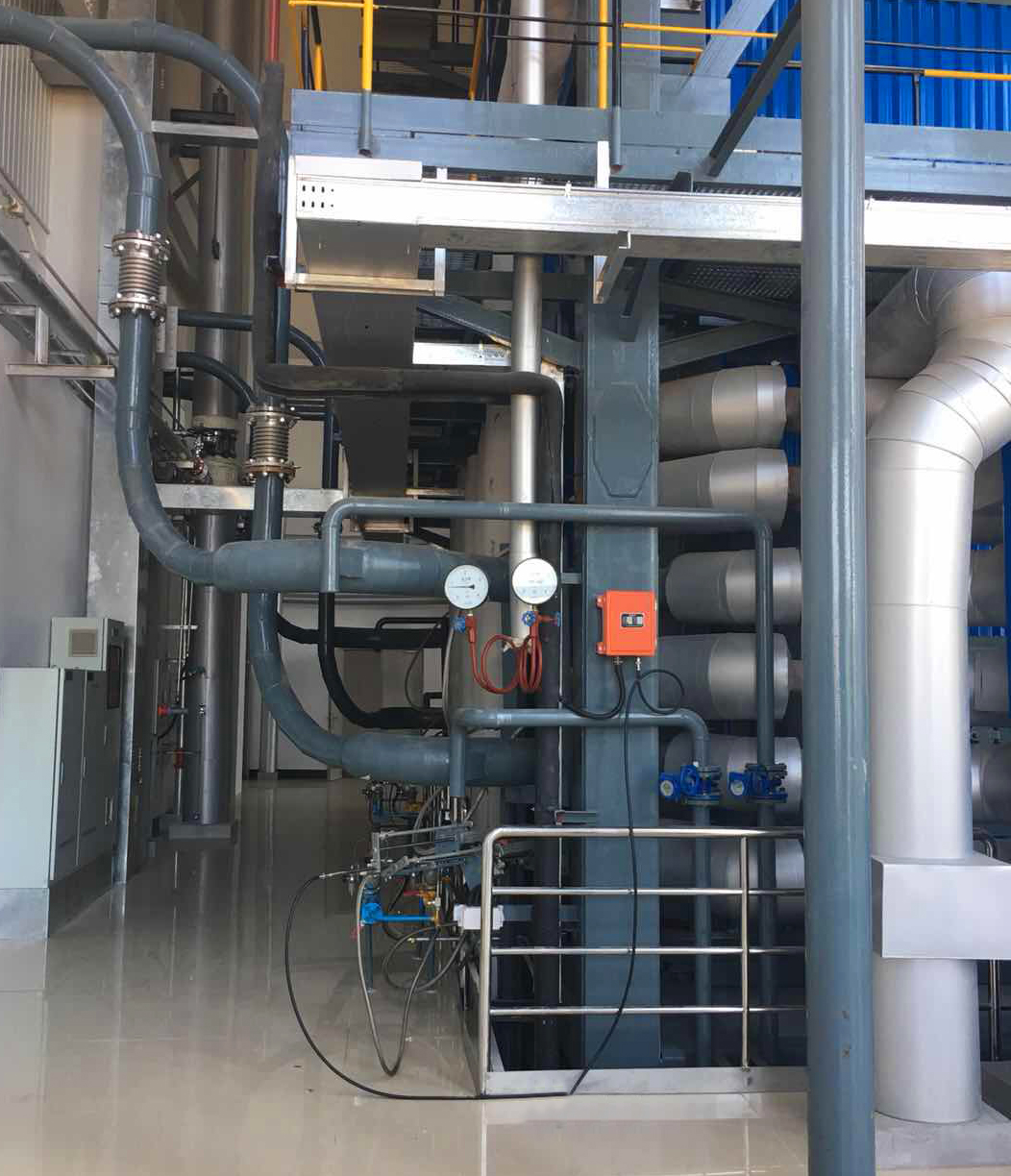

? 葉輪給粉機下面設有風粉混合器，均勻混合煤粉；經過混合的風粉混合物通過煤粉輸送管道送至煤粉燃燒器。
