一、 結構與工作原理

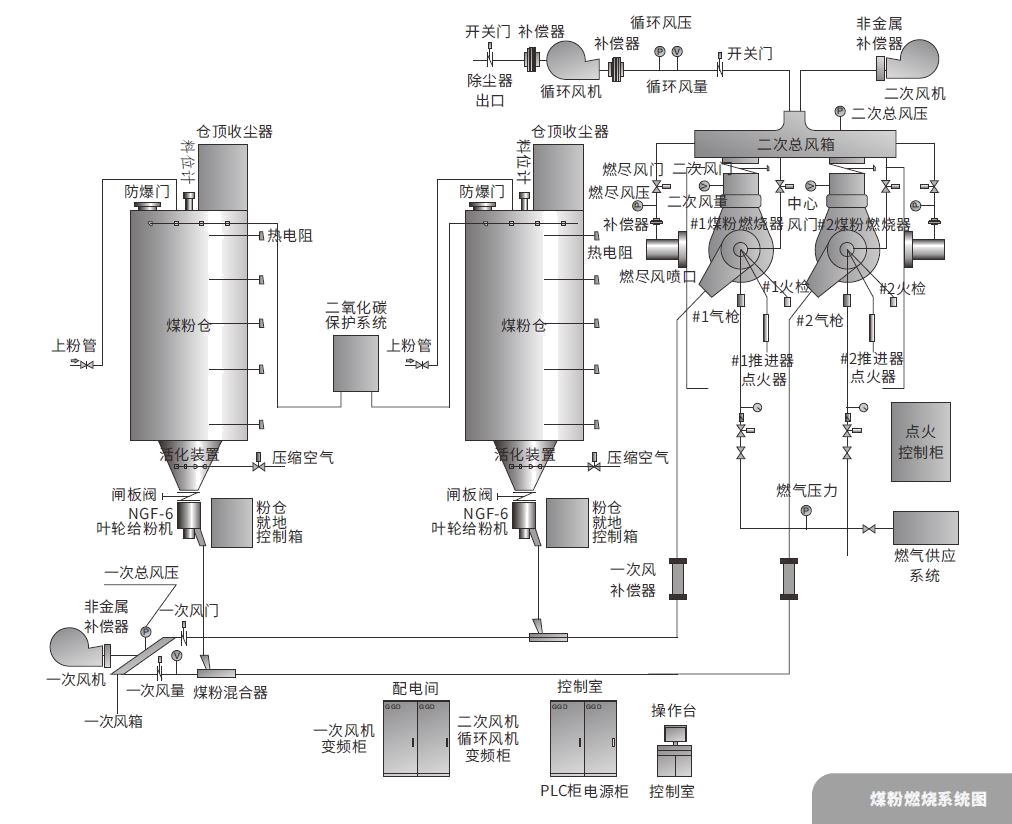

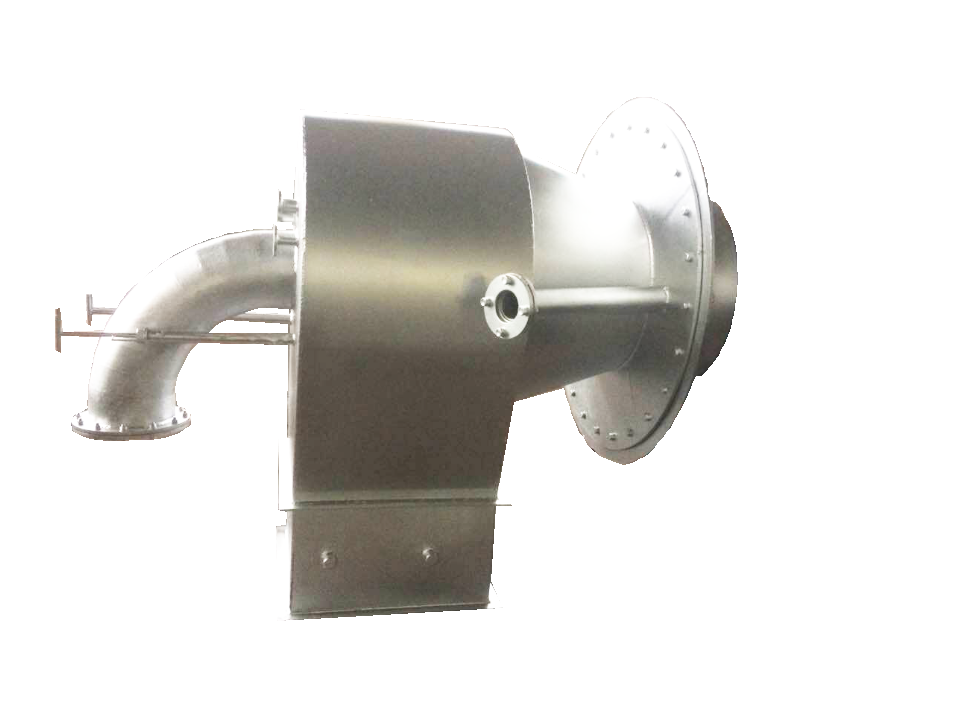

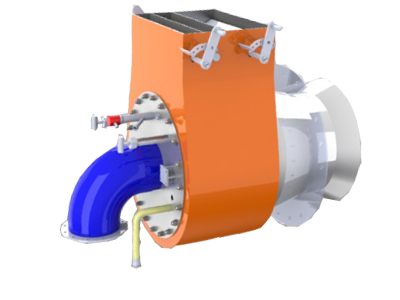

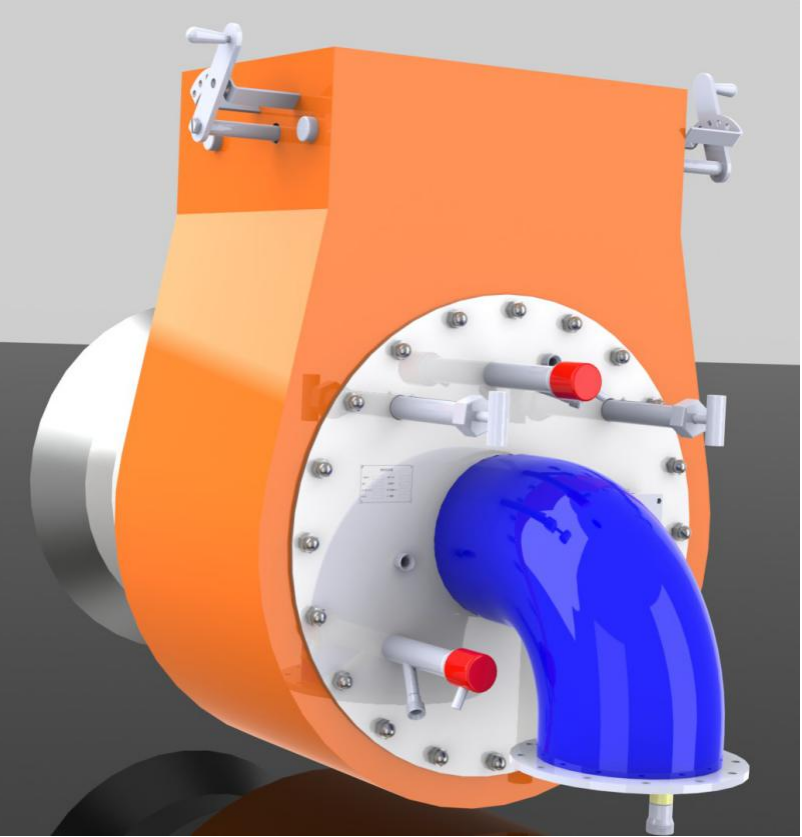

        分調風低NOx煤粉燃燒器如圖所示,主要由一次風管、二次風通道、三次風道、可調葉片。油槍,氣噴槍，火焰檢測器、點火裝置等組成。

      一次風管射出的煤粉氣流為直流射流。二次風進入燃燒器的內環形通道三次風進入燃器的外環形通道,內,外環形通設有旋流葉片。且向相同即口形成旋轉射流,因此帶動一次風也形成旋轉射流。二次風內環通速旋葉片定不可調,二次風風量由二次風門板控制,風門擋板可沿軸向拉動,用來調空氣入口間隙，當風門擋板向外拉動時,入口間隙變大。二次風隨之增大，相反當風門機向前推動時,入口間隙變小，二次風量隨之減小。

      三次風外環通道旋轉葉輪前后可調,即通過絲杠傳動裝里可能后移,與三次風外錐筒配和調整三次風氣流直流與旋流的比例,葉輪軸向向外動時。氣流直流比例增加,直流強度變大,氣流拉長?；亓鲄^(qū)消失;當葉沿軸向前推動時,氣流旋流比例增加,旋流強度變大,氣流縮短?；亓鲄^(qū)變大。控旋流風與一次風的混合狀態，改變回流區的位置和大小,可以調節火焰的形狀并使燃燒保持穩定。

      二、優點及適用

      分級配風有利于擴大煤粉氣流與熱煙氣的接觸面,使煤中揮發物盡快析出，即可穩定燃燒,還能形成還原性氣氛,使揮發物中的氮轉換成N2,以減少NOx的生成量。因此分級調風煤粉燃器的優點是由于空氣的分級送入,即能有效地控制溫度型NOx,又能制燃科型N0x,另外燃調節靈活,有利于穩定燃燒對煤質有較寬的適應范圍。
